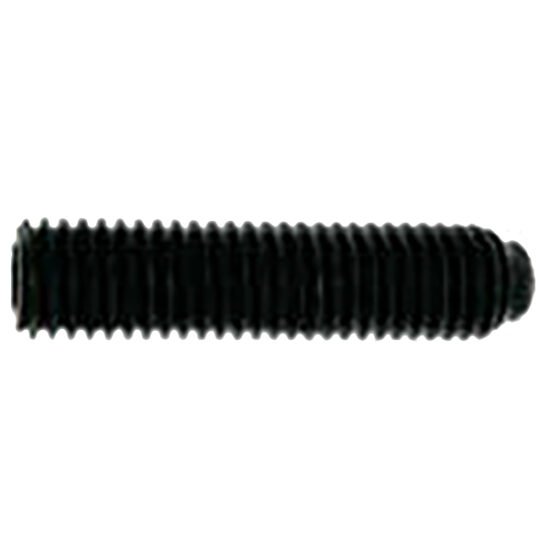

PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTAS PLANA, CÔNICA, HALF DOG E CONCAVA COM RECARTILHA DIN 913 – 914 – 915 – 916 / ISO 4026 – 4027 – 4028 – 4029 – Métrico

Onde:
N.A= não aplicável
N.F= não fabricadoNotas:

Material:	Aço liga de alta qualidade
Tratamento térmico:	Dureza 45 – 53 HRC (classe 45H)
Classe de rosca:	5g6g.

(01) Faixa de comprimentos fabricados. Demais comprimentos sob consulta

* A referencia “C” deve estar distante 1xd(diâmetro nominal) a partir de extremidade do sextavado.

**Para parafuso de ponta cilíndrica:
K- para comprimentos menores ou iguais a Lo
K´- para comprimentos maiores que Lo
*** A profundidade do sextavado é determinada pelo comprimento do parafuso.
As profundidades relacionadas nesta coluna (dimensões “H”) são para os parafusos de
comprimento mínimo. Parafusos de comprimentos maiores possuem sextavados tão profundos quando possível.

Parafuso TELLEP sem cabeça com ponta recartilhada.
Em milímetros( rosca normal com ou sem tratamento superficial-Montagem em eixo de aço)

Estas tabelas foram determinadas,experimentalmente, em uma longa série de testes, envolvendo parafusos sem cabeça de ponta côncava, com rosca de classe 3 A, e roscas internas de classe 2 B.
A força de retenção foi definida como a carga mínima necessária para produzir 0.010″ (0,25mm) de movimento relativo entre as partes.
As forças de retenção tabeladas são resistências aos escoamentos e devem ser usadas com fatores de segurança específicos,apropriados às dadas condições de aplicação e carga. Bons resultados têm sido alcançados com fatores de segurança, de 1,5 a 2,0, sob cargas estáticas e de 4,0 a 8,0 em situações dinâmicas.Notas: Os valores em negrito indicam os diâmetros recomendados para os parafusos, tomando-se por base que o diâmetro deveria ser de aproximadamente a metade do diâmetro do eixo.
